Desenhos de referência

A plataforma mySense tem como pressuposto básico a integração de dados de várias fontes e múltiplos formatos para que o utilizador os possa visualizar e interpretar. Nesta página são descritos alguns desenhos feitos para ajudar a construir aplicações DIY usando a plataforma mySense.

Soluções TCP/IP

Nesta secção apresentamos soluções para recolha de dados IoT baseadas em dispositivos que comunicam diretamente via TCP/IP (Wi-Fi) com a plataforma mySense, sem necessidade de gateways LoRaWAN. Esta abordagem é especialmente útil em locais com cobertura Wi-Fi ou com gateways próprios, utilizando dispositivos como WeMos D1 mini Lite, NodeMCU e ESP32 DevKit.

Dispositivos populares e comparação

Estes microcontroladores são amplamente utilizados na comunidade mySense devido à sua flexibilidade, baixo custo e suporte alargado. A tabela seguinte resume as principais características para ajudar na escolha do dispositivo mais adequado.

Característica WeMos D1 mini Lite NodeMCU (ESP8266) ESP32 DevKit
Chip ESP8266 ESP8266 ESP32
WiFi
Bluetooth ✅ (BLE + Classic)
GPIO disponíveis ~11 ~13 ~32
Memória RAM ~50 kB ~50 kB ~520 kB
Núcleos (cores) 1 1 2
Notas Projetos simples e compactos, baixo custo Protótipos rápidos, mais I/O, USB integrado Projetos exigentes, BLE, mais processamento e GPIOs

O módulo WeMos D1 mini Lite

O WeMos D1 mini é como um pequeno Arduino com conectividade Wi-Fi por um preço muito baixo, tornando-o ideal para aplicações IoT. É baseado no ESP8266, tem uma entrada analógica e cerca de 11 pinos I/O. É programável através de porta micro-USB ou remotamente via Wi-Fi e compatível com IDE Arduino, MicroPython ou NodeMCU. Mais informações na página oficial.

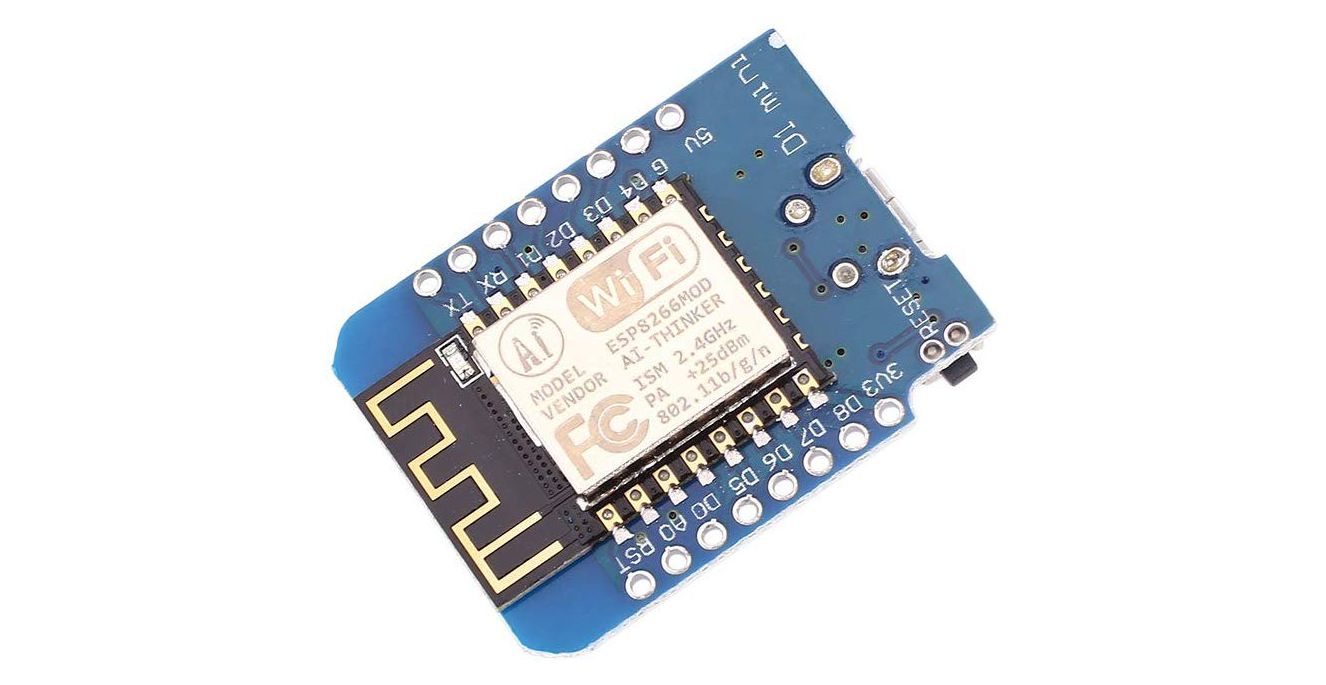

O módulo WeMos D1 mini Lite

O módulo WeMos D1 mini Lite

Pinout WeMos D1 mini Lite

Pinout do WeMos D1 mini Lite

O módulo NodeMCU

A placa NodeMCU, também baseada no ESP8266, diferencia-se do WeMos D1 mini Lite por disponibilizar cerca de 13 pinos I/O, alguns configuráveis como interfaces I2C, SPI ou UART. O tamanho é maior e o preço ligeiramente superior, mas oferece maior flexibilidade para prototipagem. Mais informações na página oficial.

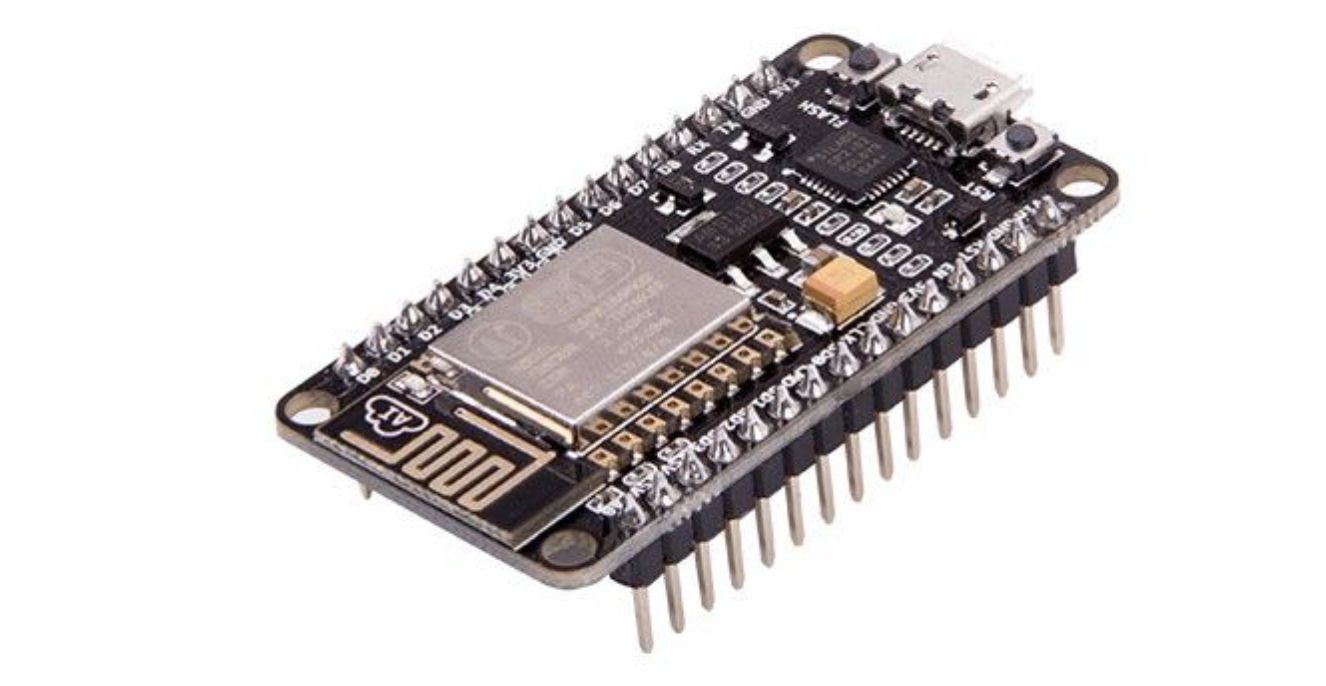

O módulo NodeMCU

O módulo NodeMCU

O módulo ESP32

A placa ESP32 DevKit, dependendo da versão, é baseada num dos vários módulos ESP32 disponíveis, com dois CPUs independentes a 80–240 MHz, suporte a Bluetooth clássico e BLE. Possui 38 pinos (cerca de 32 GPIOs), muitos multifuncionais. O preço é mais elevado, mas justificado pelo maior poder de processamento e funcionalidades avançadas. Mais informações na página oficial.

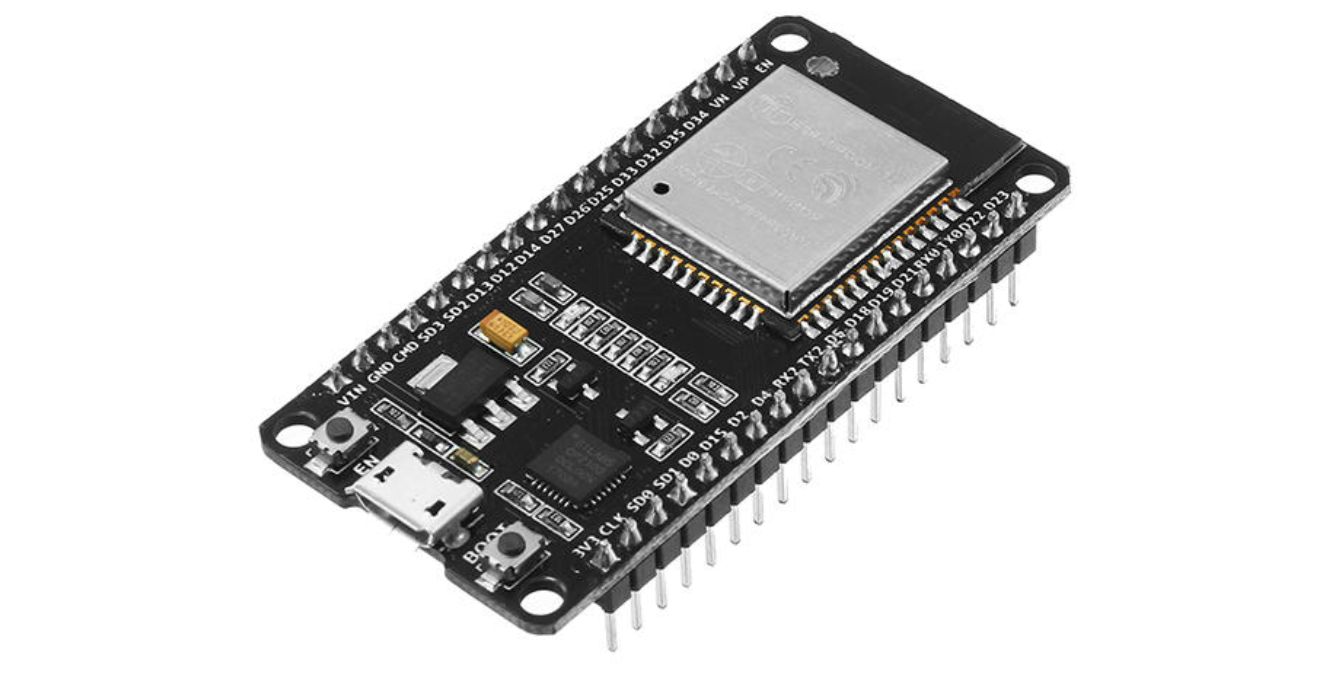

O módulo ESP32

O módulo ESP32

O excerto de código abaixo ilustra a facilidade com que um destes dispositivos permite enviar dados de um sensor para a plataforma mySense.




Soluções LoRa/LoRaWAN

Bem-vindo à documentação técnica e exemplos de integração de dispositivos IoT com a plataforma mySense, através de redes LoRa e do network server da The Things Network (TTN).

Esta documentação fornece orientações detalhadas para configurar e integrar dispositivos LoRa, assegurando o correto encaminhamento de dados do TTN para o mySense. Inclui exemplos práticos de payloads, instruções para configuração de aplicações e dispositivos no TTN, recomendações para integração via Webhooks ou MQTT, bem como boas práticas para garantir a fiabilidade e escalabilidade das comunicações.

Destina-se a integradores, desenvolvedores e técnicos que pretendam ligar sensores ambientais, dispositivos de agricultura inteligente ou sistemas de monitorização industrial ao ecossistema mySense de forma eficiente e segura.

A figura ilustra a arquitetura de integração de dispositivos IoT com a plataforma mySense, desde a recolha de dados por sensores LoRaWAN, passando pelos gateways e pelo servidor de rede (The Things Network), até à disponibilização dos dados a aplicações de utilizador final através de integrações como MQTT ou HTTPS.

LoRaWAN architecture and mySense integration via Webhook

LoRaWAN architecture and mySense integration via Webhook


Soluções ZigBee

Nesta secção apresentamos soluções para cenários em que é necessário instalar um gateway no campo, particularmente úteis quando não existem gateways LoRaWAN disponíveis nas proximidades. Oferecemos apoio para a implementação de redes baseadas em IEEE 802.15.4, utilizando por exemplo módulos SX2 da Digi International a operar em 868 MHz. Estes módulos permitem a comunicação entre múltiplos dispositivos e um gateway local, que agrega os dados recolhidos e os envia via ligação TCP/IP para a plataforma mySense. Esta abordagem garante uma recolha de dados robusta e eficiente mesmo em locais com cobertura limitada.


Área de descargas

Nesta área disponibilizamos tutoriais, guias e recursos técnicos para ajudar os utilizadores mySense a desenvolver as suas próprias soluções de recolha de dados e integrar dispositivos IoT com a plataforma. Aqui encontrará materiais de apoio para facilitar a configuração, integração e utilização do mySense de forma autónoma e eficiente.

Documento Data Versão Descargas

Financiamento

A plataforma mySense, os serviços myServices e a plataforma do SIAPD tiveram, ao longo da sua implementação, financiamento:
