Envio de dados binários

Existem vários métodos de um qualquer dispositivo enviar dados para a plataforma mySense, nomeadamente recorrendo a pedidos HTTP POST e GET. Uma ferramenta de utilidade para testar o envio de dados através da linha de comandos é o cURL, exemplificado abaixo.

curl
    --request POST
    --data-binary @send_data_json_example1.json
    --header "X-ApiKey:6g0NRGc3TVecBVUeX8dUA9u2VSQwPGzW"
    --verbose http://mysense.utad.pt/api/datain/AWU0TZwb8IFCc0xK.json
    --insecure


Neste exemplo, o utilizador executa um pedido POST do conteúdo do ficheiro local JSON send_json_example1.json para o recurso http://mysense.utad.pt/api/datain/AWU0TZwb8IFCc0xK.json (Objecto mySense AWU0TZwb8IFCc0xK), autenticado através da chave APIKey 6g0NRGc3TVecBVUeX8dUA9u2VSQwPGzW.

Envio de dados em JSON

Todos os dados numéricos (por exemplo, leituras de sensores) são enviados para a plataforma mySense no formato JSON (JavaScript Object Notation). Abaixo está ilustrado o payload mais básico usado para transferir dados para a mySense. A palavra reservada dataarray é utilizada para dar a indicação de que se está perante um vetor de dados numéricos associados aos canais definidos para estas entradas.

{
    "formatver": "1.0",
    "dataarray":
        [
            {"ch": 1,"value": 14.35},
            {"ch": 2,"value": 34.35},
            {"ch": 3,"value": 5.35}
        ]
}


Neste caso mais simples, os valores numéricos associados aos canais 1, 2 e 3, são enviados sem data/hora, que será adicionada pelo servidor antes de serem armazenados. Esta funcionalidade é particularmente útil em muitas aplicações onde o dispositivo IoT não contenha um relógio em tempo real para conferir a data/hora da amostra.

Uma outra ferramenta de desenvolvimento bastante útil e usada é a aplicação Postman, onde se podem gerir/guardar todos os pedidos HTTP efetuados. Rapidamente se contrói um pedido POST para o mesmo efeito do descrito acima com o cURL, de enviar dados para a plataforma mySense, sabendo de antemão as credenciais de acesso.

POST /api/datain/AWU0TZwb8IFCc0xK.json HTTP/1.1
Host: mysense.utad.pt
X-ApiKey: 6g0NRGc3TVecBVUeX8dUA9u2VSQwPGzW
Cache-Control: no-cache
Postman-Token: b969a520-f112-2a3d-0f69-4ce035c4e53f

{
    "formatver": "1.0",
    "timestamp": "2016-06-10 14:30:00",
    "lat": 41.286657,
    "long": -7.741023,
    "dataarray":
        [
            {"ch": 1,"value": 14.35},
            {"ch": 2,"value": 34.35},
            {"ch": 3,"value": 5.35}
        ]
}


Quer no exemplo acima e no abaixo, foi incluído o rótulo timestamp que indica a data/hora a que foram adquiridas as amostras para aqueles canais de dados, não sendo, portanto, necessário ser incluído pelo servidor aquando da receção do payload.

{
    "formatver": "1.0",
    "timestamp": "2016-06-10 14:30:00"
    "dataarray":
        [
            { "ch": 1, "value": 14.35 },
            { "ch": 2, "value": 34.35 },
            { "ch": 3, "value": 5.35 }
        ]
}


No caso de ser um objeto em movimento e que haja interesse em registar as suas coordenadas a cada momento, bastará incluir no payload os rótulos lat e long, representando as coordenadas GPS (formato decimal), como ilustrado abaixo.

{
    "formatver": "1.0",
    "timestamp": "2016-06-10 14:30:00",
    "lat": 41.286657,
    "long": -7.741023,
    "dataarray":
        [
            { "ch": 1, "value": 14.35 },
            { "ch": 2, "value": 34.35 },
            { "ch": 3, "value": 5.35 }
        ]
}

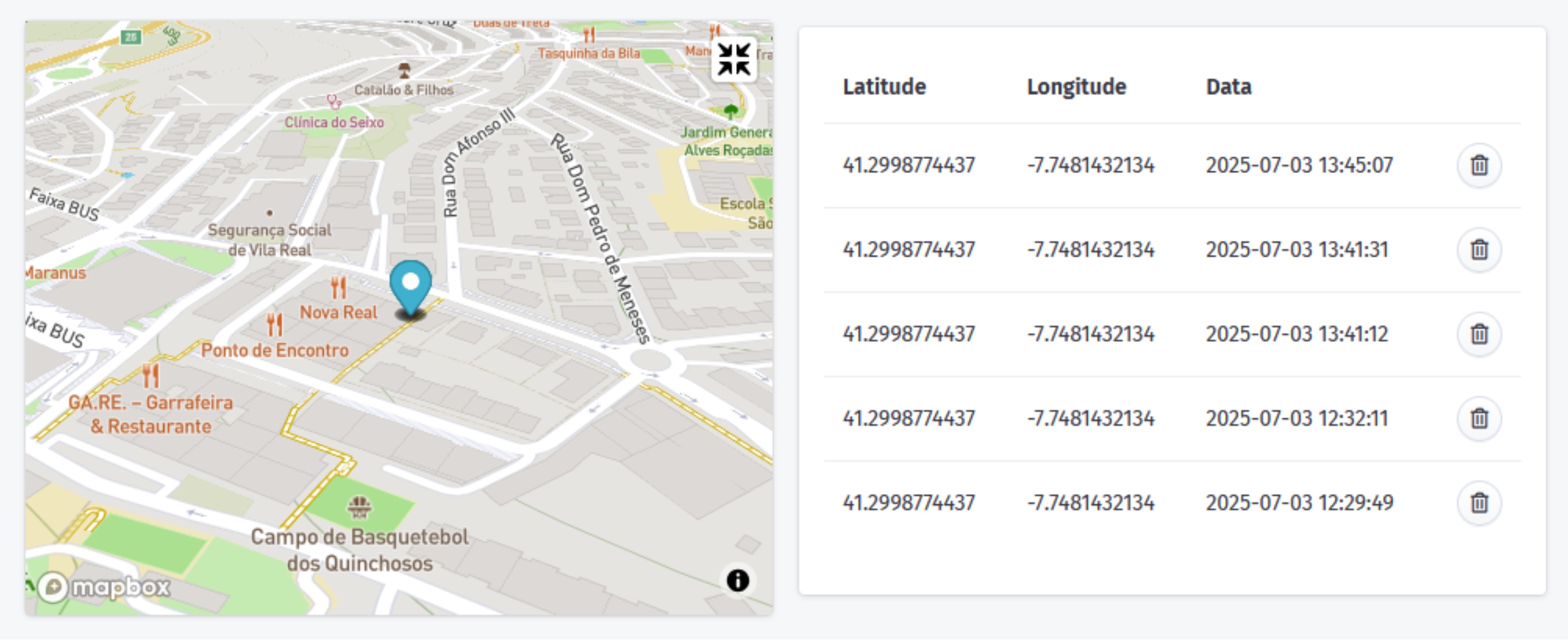

Sempre que um payload deste tipo é recebido, com indicação de coordenadas GPS, estas são inseridas como sendo a localização atual do objeto referenciado e ilustradas na página do Integrador de Objeto. Dado que apenas as últimas 6 localizações são guardadas, cada coordenada que entra, empurra a mais antiga para fora, sendo descartada.

A plataforma mySense IoT++ oferece uma funcionalidade inovadora que permite a um dispositivo IoT enviar imagens para o repositório de imagens. Esta funcionalidade é particularmente relevante em aplicações onde imagens são dados fundamentias. Exemplos incluem deteção de doenças, deteção de animais, armadilhas de insectos e outras aplicações onde imagens valham mais do que 1000 palavras.
Numa primeira versão do serviço de upload de imagens, apenas são permitidas imagens em formato JPG, limitadas a um comprimento máximo de aproximadamente 300kB. No cabeçalho do pedido HTTP POST, podem ser incluídas, opcionalmente, coordenadas GPS. O exemplo seguinte ilustra recorrendo a um cURL.

curl
-X POST
-F "file=@IMG_7433.JPG"
-H "X-ApiKey: PUnRa3fK0Vl4nRGNCNqK8mmmwUK0KmO5"
-H "X-Lat: 41.286657"
-H "X-Long: -7.741023"
http://mysense.utad.pt/api/imagein/hkxu7swriHVCVyV5


O hkxu7swriHVCVyV5 representa o identificador único do canal de imagem usado e PUnRa3fK0Vl4nRGNCNqK8mmmwUK0KmO5 a APIKey do objeto ao qual o canal de imagem pertence. Se forem incluídas no cabeçalho HTTP as coordenadas GPS, a localização do objeto é atualizada, permitindo visualizar o seu posicionamento na página do Integrador de Objeto.
Como script de referência, o código PHP abaixo apresentado ilustra a forma de como uma imagem pode ser enviada para a plataforma mySense IoT++. Os dados obrigatórios são o identificador único de canal e a APIKey do objeto a que o canal pertence. Para que a funcionalidade de envio de imagens possa ser usada, o utilizador tem de definir um canal de imagem no objeto correspondente, caso contrário não será possível receber a imagem.

//-------------------------------------------------------------------------------------
// SENDING IMAGE FILES TO MYSENSE PLATFORM
// @MYSENSE,
// BASIC EXAMPLE
// MAX UPLOAD: APROX 300kb
//-------------------------------------------------------------------------------------

//-------------------------------------------------------------------------------------
// Relevant data (random values)
//-------------------------------------------------------------------------------------
$apikey 		= '6g0NRGc3TVe56VUeX8dUA9u2VSQwPGzW';
$channeluid 	= 'AWU0TZwb8IF3c0xK';
//-------------------------------------------------------------------------------------
// Optional data
//-------------------------------------------------------------------------------------
$lat 			= 42.444;
$lng 			= -7.741;
$imgts 			= '2019-08-01 07:00:00';
//-------------------------------------------------------------------------------------
// Local filename to send
//-------------------------------------------------------------------------------------
$imgfile 		= 'myimage.jpg';
//-------------------------------------------------------------------------------------
// Resource path
//-------------------------------------------------------------------------------------
$apipath 		= 'http://mysense.utad.pt/api/imagein/';
//-------------------------------------------------------------------------------------
// Processing
//-------------------------------------------------------------------------------------
$handle    = fopen($imgfile, "r");
$data      = fread($handle, filesize($imgfile));
$post_data = array('file' => base64_encode($data));

$request_headers = array();

$header_X_APIKEY = 'X-APIKEY: '.$apikey;
array_push($request_headers, $header_X_APIKEY);

if (isset($lat)) {
    $header_X_LAT = 'X-LAT: '.$lat;
    array_push($request_headers, $header_X_LAT);
}
if (isset($lng)) {
    $header_X_LONG = 'X-LONG: '.$lng;
    array_push($request_headers, $header_X_LONG);
}
if (isset($image_ts)) {
    $header_X_IMGTS = 'X-IMGTS: '.$image_ts;
    array_push($request_headers, $header_X_IMGTS);
}

$curl = curl_init();
curl_setopt($curl, CURLOPT_HTTPHEADER, $request_headers );
curl_setopt($curl, CURLOPT_URL, $apipath.$channeluid);
curl_setopt($curl, CURLOPT_TIMEOUT, 30);
curl_setopt($curl, CURLOPT_POST, 1);

curl_setopt($curl, CURLOPT_POSTFIELDS, $post_data);
curl_setopt($curl, CURLOPT_RETURNTRANSFER, $post_data);
$response = curl_exec($curl);
$response_info = curl_getinfo($curl);
curl_close ($curl);

// VIEW HTTP REQUEST RESPONSE
header('Content-type: application/json; charset=utf-8');
echo json_encode($response, JSON_UNESCAPED_UNICODE);


Caso as coordenadas GPS válidas (formato decimal) sejam incluídas no cabeçalho do pedido, o objeto correspondente será marcado nessa posição na página do Integrador de Objeto, como ilustrado na figura seguinte.

A cada objeto podem estar associadas 6 posições GPS e respetiva imagem associada caso uma imagem seja enviada com coordenadas. Sempre que é adicionada uma imagem para além das 6, a mais antiga coordenada GPS é eliminada, assim como o respetivo ficheiro de imagem (associado à geolocalização).

Todos os dados inseridos e armazenados na plataforma mySense podem ser acedidos através da API mySense. Trata-se de uma interface RESTful que permite um acesso rápido e estruturado aos serviços Web oferecido para manuseamento dos dados.
Os dados privados de um utilizador só podem ser acedidos se no cabeçalho HTTP do pedido estiver declarada a APIKey do objeto acedido. Caso contrário, apenas dados categorizados de públicos é que poderão ser acedidos.

Dados numéricos de todos os canais de um objeto

Retornar os dados de todos os canais (X-Channelnum: 0) de um objecto entre as datas X-Startdate a X-Enddate. Retornar apenas os últimos X-Reclimit: 200 registos.

curl
--request GET
--header "X-ApiKey: 6g0NRGc3TVecBVUeX8dUA9u2VSQwPGzW"
--header "X-Startdate: 2016-06-08 15:00:00"
--header "X-Enddate: 2016-06-11 15:00:00"
--header "X-Channelnum: 0"
--header "X-Reclimit: 200"
--header "User-Agent: mySense/1.0"
--verbose http://mysense.utad.pt/api/dataout/AWU0TZwb8IFCc0xK.json
--insecure


Dados numéricos de apenas um canal de um objeto

Retornar os dados de apenas o canal 1 (X-Channelnum: 1) de um objecto entre as datas X-Startdate a X-Enddate. Retornar apenas os últimos X-Reclimit: 200 registos.


curl
--request GET
--header "X-ApiKey: 6g0NRGc3TVecBVUeX8dUA9u2VSQwPGzW"
--header "X-Startdate: 2016-06-08 15:00:00"
--header "X-Enddate: 2016-06-11 15:00:00"
--header "X-Channelnum: 1"
--header "X-Reclimit: 200"
--header "User-Agent: mySense/1.0"
--verbose http://mysense.utad.pt/api/dataout/AWU0TZwb8IFCc0xK.json
--insecure



Obter dados de um canal, invocando diretamente o seu recurso

Neste caso, o URL invocado identifica o canal pretendido, bem como o formato desejado para os dados (JSON no exemplo).


curl
--request GET
--header "X-ApiKey: 6g0NRGc3TVecBVUeX8dUA9u2VSQwPGzW"
--header "X-Startdate: 2016-06-08 15:00:00"
--header "X-Enddate: 2016-06-11 15:00:00"
--header "X-Reclimit: 200"
--header "User-Agent: mySense/1.0"
--verbose http://mysense.utad.pt/api/dataout/AWU0TZwb8IFCc0xK/channel/1.json
--insecure



Acesso a dados públicos de um canal

A filosofia da plataforma mySense IoT++ assenta na partilha de dados recolhida por dispositivos e que posteriormente podem ser partilhados. Para que isso possa ser possível, o proprietário do objeto deve definir o tipo de privacidade de um determinado canal. Por exemplo, o canal 1 de um objeto pode ser privado, pode ser acedido apenas por um conjunto de utilizadores ou ser acedido por qualquer utilizador. Neste último caso, o acesso aos seus dados vem facilitado já que não é necessário especificar a APIKey do objeto a que esse canal pertence.


curl
--request GET
--header "X-Startdate: 2016-06-09 12:25:44"
--header "X-Enddate: 2016-06-12 12:25:44"
--header "X-Reclimit: 100"
--header "User-Agent: mySense-Lib/1.0"
--verbose http://mysense.utad.pt/api/channeldata/rvsPHQcnSBF3eqxx.json
--insecure



Acesso a dados privados de um canal

No caso de um canal estar definido como privado, torna-se necessário especificar a APIKey do objeto que o detém.


curl
--request GET
--header "X-ApiKey: 7Hke4YZTalqegIhjiByN0prO0VWkUJeN"
--header "X-Startdate: 2019-04-20 00:00:00"
--header "X-Reclimit: 5"
--header "User-Agent: mySense-Lib/1.0"
--verbose http://mysense.utad.pt/api/channeldata/opM6jldOHXG2GDnS.json
--insecure



O resultado é o seguinte:


{
    "httpcode": 200,
    "servertime": "2019-08-05 18:28:51",
    "msgver": 2,
    "mysense_agent": "mySense-Lib-1.0",
    "startdate": "2019-08-05 12:28:51",
    "enddate": "2019-08-05 18:28:51",
    "object_name": "PVV0 - Testes",
    "object_location": "Laboratório I1.02",
    "channel_name": "ADC1",
    "channel_number": 1,
    "channel_uid": "2khFp8DXFzcvW90n",
    "records": 5,
    "reclimit": 5,
    "samples": [
        {
            "ts": "2019-08-05 18:15:00",
            "val": -1.92
        },
        {
            "ts": "2019-08-05 18:00:00",
            "val": -1.92
        },
        {
            "ts": "2019-08-05 17:45:00",
            "val": -1.92
        },
        {
            "ts": "2019-08-05 17:30:00",
            "val": -1.92
        },
        {
            "ts": "2019-08-05 17:15:00",
            "val": -1.92
        }
    ]
}



Retornar dados de um canal público

No caso de acesso público, o pedido GET é feito diretamente ao canal (invocando o UID do canal e o formato pretendido).


curl
--request GET
--header "X-Startdate: 2016-04-20 00:00:00"
--header "X-Reclimit: 5"
--header "User-Agent: mySENSE-Lib/1.0"
--verbose http://mysense.utad.pt/api/channeldata/opM6jldOHXG2GDnS.json
--insecure



Todos os meta-dados de um objeto podem ser consultados através da API mySense. Para tal, é feito um pedigo GET ao recurso http://mysense.utad.pt/api/objectinfo/3ryRARNoY2TRzBco.json onde é especificado o objeto e o formato JSON para a resposta.


curl
--request GET
--header "X-ApiKey: EyDXD9PFnQA2BA7WuIppRJctedtJ2eJc"
--verbose http://mysense.utad.pt/api/objectinfo/3ryRARNoY2TRzBco.json
--insecure



Como resultado deste tipo de pedido, é devolvida a seguinte mensagem JSON.


{
    "server_time": "2019-08-06 00:16:57",
    "object_uid": "3ryRARNoY2TRzBco",
    "object_name": "Monitorização bateria no lab",
    "object_location": "Laboratório",
    "object_created": "2016-01-28 23:00:00",
    "object_owner": "mySense tutorials",
    "object_model": "Modelo",
    "object_sn": "SN",
    "network_address": "34:34:34:34",
    "network_connection": "N\/D",
    "default_object_group": "Default_mySense_tutorials",
    "account_type": "Unlimited",
    "total_channels": 5,
    "channel_info": {
        "1": {
            "channel_name": "Temperatura",
            "channel_uid": "AlhJXJwe45eWYaTu",
            "channel_privacy": "Public",
            "transducer": "SHT71 Temperature",
            "unit": "ºC",
            "data_format": "Float with decimal point",
            "total_triggers": 4,
            "total_samples_3days": 0
        },
        "2": {
            "channel_name": "Humidade relativa",
            "channel_uid": "scZq27hdu8olorfv",
            "channel_privacy": "Public",
            "transducer": "SHT71 Humidity",
            "unit": "%RH",
            "data_format": "Float with decimal point",
            "total_triggers": 1,
            "total_samples_3days": 0
        },
        "3": {
            "channel_name": "Radiação solar",
            "channel_uid": "VUDK12ju5sBNaNYT",
            "channel_privacy": "Public",
            "transducer": "TSL230",
            "unit": "W\/m^2",
            "data_format": "Float with decimal point",
            "total_triggers": 0,
            "total_samples_3days": 0
        },
        "4": {
            "channel_name": "Teste de saída",
            "channel_uid": "56juvXGv7F5fupEC",
            "channel_privacy": "Private",
            "transducer": "Atuador genérico",
            "unit": "N\/A",
            "data_format": "Inteiro",
            "total_triggers": 0,
            "total_samples_3days": 0
        },
        "56": {
            "channel_name": "23",
            "channel_uid": "cXGt76sJO7dj5@8s",
            "channel_privacy": "Private",
            "transducer": "Imaging device",
            "unit": "N\/A",
            "data_format": "JPG image",
            "total_triggers": 0,
            "total_samples_3days": 55
        }
    }
}



Últimos dados de um objeto

Uma outra funcionalidade disponível consiste em obter o último dado de um determinado objeto. O exemplo seguinte ilustra um desses pedidos, assim como uma resposta típica.


curl
--request GET
--header "X-ApiKey: EyDXD9PFnQA2BA7WuIppRJctedtJ24rt"
--header "User-Agent: mySense-Lib/1.0"
--verbose http://mysense.utad.pt/api/datain/3ryRARNoY2TRzBco/channel/1.JSON
--insecure



Como pode ser observado, o pedido contém explicitamente os dados do canal 1.


{
    "http_code": 265,
    "server_time": "2019-08-07 18:38:44",
    "object_name": "Monitorização bateria no lab ",
    "object_uid": "47wRARNoY2TRzBco",
    "channel_name": "Temperatura",
    "channel_number": 1,
    "channel_uid": "AlhJXJwS2ReWYaTu",
    "last_sample_time": "2019-08-07 12:26:00",
    "value": 13,
    "warnings": "none",
    "exec_time_ms": 592
}



No caso em que se pretendam os dados relativos a todos os canais do objecto, o pedido deve ser feito da seguinte forma:


curl
--request GET
--header "X-ApiKey: EyDXD9PFnQA2BA7WuIppRJctedtJ24rt"
--header "User-Agent: mySense-Lib/1.0"
--verbose http://mysense.utad.pt/api/datain/3ryRARNoY2TRzBco.JSON
--insecure



Cujo resultado típico está na mensagem JSON abaixo apresentada.


{
    "http_code": 266,
    "server_time": "2019-08-07 18:44:39",
    "object_name": "Monitorização bateria no lab",
    "object_uid": "5twRARNoY2TRzBco",
    "warnings": "none",
    "exec_time_ms": 2944,
    "last_data": [
        {
            "channel_name": "Temperatura",
            "channel_number": "1",
            "channel_uid": "qrTJXJwS2ReWYaTu",
            "ts": "2019-08-07 12:26:00",
            "value": 13
        },
        {
            "channel_name": "Humidade relativa",
            "channel_number": "2",
            "channel_uid": "56yq27hOitolorfv",
            "ts": "2019-08-02 15:45:00",
            "value": 15.42
        },
        {
            "channel_name": "Radiação solar",
            "channel_number": "3",
            "channel_uid": "vuDK80xB5sBNaNYT",
            "ts": "2019-08-02 15:45:00",
            "value": 41
        },
        {
            "channel_name": "23",
            "channel_number": "56",
            "channel_uid": "c5tKZE8JO7dj5@8s",
            "ts": "2019-08-05 15:04:01",
            "value": "https://mysense.utad.pt/img/myimages/channels_data/ChannelUID_c5tKZE8JO7dj5@8s/20190805_150401_5d4837512236c.jpg"
        },
        {
            "channel_name": "Teste de saída",
            "channel_number": "4",
            "channel_uid": "VVg3vXGv7F5fupEC",
            "ts": null,
            "value": null
        }
    ]
}
